Werken met de lamellenfrees

Voorbereiding

Fig. 1 (Foto Pi-design)

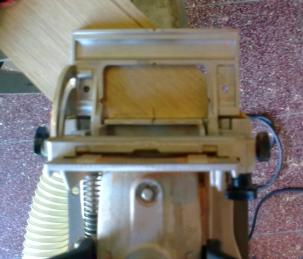

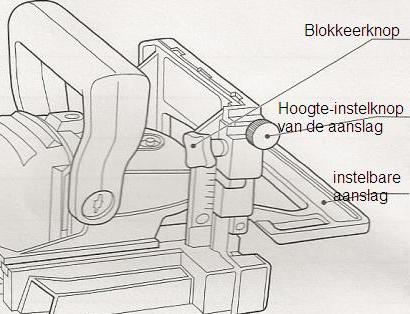

Instellen van de hoogte/freesdikte : - Klap de aanslag open tot 90°, - Teken een (midden) lijn op het werkstuk waar het middelpunt van de lamel dient te komen (Fig. 1), - Draai aan de hoogte-instelknop tot de rode afleesstreep op de machine overeenstemt met de streep op het werkstuk. - Controleer eventueel met de schaalverdeling als deze aanwezig is op de machine, - Draai de blokkeerknop vast (Fig. 2).   Fig. 2 (Afb. DeWalt)

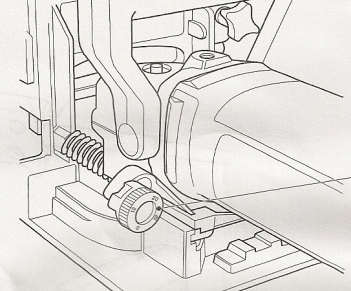

Fig. 1 : lamellen 3 types Fig. 2 : diepte instelknop (Afb. DeWalt)

Keuze lamellen en instellen van de freesdiepte : - Bepaal het type lamel volgens de breedte van het te verbinden werkstuk.  Lamellen zijn er in drie types/afmetingen (Fig. 1) : 0 (16 mm),  10 (20 mm) en  20 (25 mm). Voor de stevigheid van de verbinding wordt in principe steeds het grootste type gebruikt.  Zijn de werkstukken te smal, zoals bv. bij fotolijsten, dan worden de twee kleinere types gebruikt. - Stel de freesdiepte in overeenkomstig het lamellenformaat 0, 10 of 20 met behulp van de diepte instelknop (Fig. 2).

Fig. 3 : markeren (Foto John Freeman)

Markeren : Teken op de plaats(en) waar twee delen met elkaar dienen verbonden te worden een potloodstreep.  Deze markering gebeurt in functie van de te realiseren verbinding (zie hierna)

Top

Verbindingen

Lengte/kant-op-kant verbindingen

Afb. DeWalt

Met een lamellenverbinding is het mogelijk om breedteverbindingen te maken die perfect vlak zijn.  De lamellen zorgen ervoor dat bij het lijmen en klemmen de werkstukken op hun plaats blijven. Werkwijze : - Leg de verschillende delen uit op een vlakke ondergrond in de volgorde zoals ze dienen verbonden te worden, - Plaats ev. paringstekens en een nummering zodat na het frezen de stukken gemakkelijk weer kunnen worden samengesteld, - Markeer de lijnen voor de lamellen waarbij : - de buitenste lamellen ong. 5 à 8 cm van de rand van het werkstuk worden geplaatst en - de tussenlamellen ong. 15 à 25 cm van elkaar worden geplaatst, - Voor werkstukken dikker dan ongeveer 2,5 cm kunnen dubbele lamellen worden gebruikt voor extra stevigheid. - Stel de aanslag in op 90° en frees de groeven gecentreerd op de markeringen.

Top

Verstek-/lijstverbindingen

Fig. 1 verstekverbinding (Foto John Freeman)	Zowel voor de verstek- (fig. 1) als rechte lijstverbinding (fig. 2) is de manier van werken identiek. Werkwijze : - Leg de twee delen op een vlakke ondergrond, - Gebruik een winkelhaak (fig.1) om de hoeken precies tegen elkaar te leggen tijdens het markeren, - Stel de geleider in op 90°, - Centreer de rode markeerlijn van de geleider op de potloodlijnen en frees de groeven (fig. 4).	Fig. 2 rechte lijstverbinding
vlnr. Fig. 3 - Fig. 4 - Fig. 5  (Foto's Pi-Design)

Top

Haakse T- en L-verbindingen

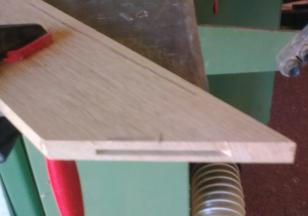

Fig.1 frezen kopse kant L-verbinding (Foto John Freeman)

Werkwijze : - Leg de twee haaks op elkaar te plaatsen delen op een vlakke ondergrond zoals ze dienen verbonden te worden (L of omgekeerde T), - Markeer de lijnen voor de lamellen : - voor een L-verbinding aan de bovenkant en - voor een T-verbinding aan de onderkant, - L-verbinding : - Klem het werkstuk vast, - Stel de aanslag in op 90°, - Centreer de rode markeerlijn van de geleider op de potloodlijnen (fig. 1), - Frees één maal haaks in de lengterichting en één maal haaks op de kopse kant (fig. 1).

Fig. 2 (Afb. DeWalt) Fig. 3 (Afb. DeWalt)

- T-verbinding : - Trek op het zijpaneel een lijn aan de bovenkant van de (horizontale) legplank of m.a.w. teken het virtuele einde van een L-verbinding (fig.2), - Kantel de legplank naar voor en klem deze aan de bovenkant van de zijplank gelijk met de afgetekende lijn (fig.3), - Stel de aanslag in op 0°, - Positioneer de machine op de lamelmarkeringen en frees de vertikale en horizontale freesgroef (fig.4 en 5). Fig.4 en Fig.5  frezen T-verbinding (Afb. DeWalt)

Top

Hoek-/verstekverbindingen

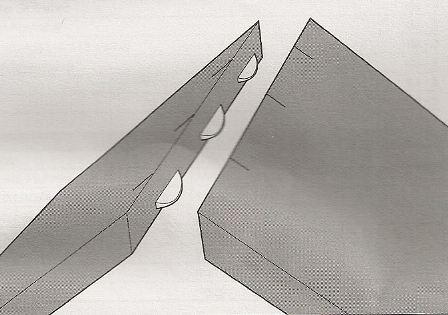

Fig.1 verstekverbinding (Afb. DeWalt)	Verstek gezaagde hoekverbindingen zijn met een lamellenfrees relatief gemakkelijk te realiseren.  De lamellen zorgen voor een stevige en precieze verbinding.  Bij het lijmen en klemmen wordt verschuiven vermeden.

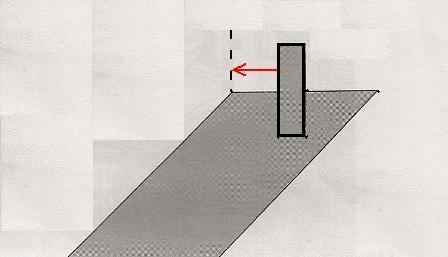

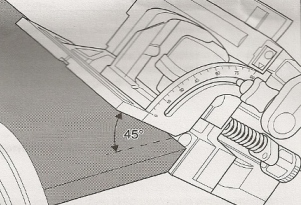

Fig.2 lamel meer naar binnenkant plaatsen (Afb. DeWalt bewerkt door Pi-Design) Fig.3 frezen buitenvlak (Afb. DeWalt)	Werkwijze : 1. Frezen buitenvlak : - Leg de werkstukken neer zoals ze dienen verbonden te worden, - Markeer het middenpunt van de lamellen aan de buitenkant van de verbinding, - Stel de aanslag in op 90°, - Stel de dikte van de aanslag zo in dat de lamel zich meer naar de binnenkant (Fig.2) van de verbinding bevindt waar het werkstuk dikker is en zorg ervoor dat er niet door het werkstuk wordt gefreesd, - Klem het werkstuk, - Frees zoals afgebeeld op Fig. 3 onder een hoek van 45° t.o.v. het buitenvlak.
Fig.4 frezen binnenvlak (Foto John Freeman)	2. Frezen binnenvlak : - Leg de werkstukken neer zoals ze dienen verbonden te worden, - Markeer het middenpunt van de lamellen aan de binnenkant van de verbinding, - Stel de aanslag in op 45°, - Stel de dikte van de aanslag zo in dat de lamel zich meer naar de binnenkant (Fig. 2) van de verbinding bevindt waar het werkstuk dikker, - Klem het werkstuk, - Frees zoals afgebeeld op Fig. 4 met de aanslag plat op het binnenvlak. Gebruik ev. een afstandsblok om de aanslag op de juiste hoogte te houden.

Top
